1 | 高精度2D图像检测模组,3D检测模组; |
2 | 可调宽输送导轨,兼容50-290mm宽度托盘; |
3 | 支持Tray(托盘)/Magazine(提篮)不间断上下料; |
4 | 图形模板比对,多图形比较,Mapping图输出,检测数据多格式输出; |

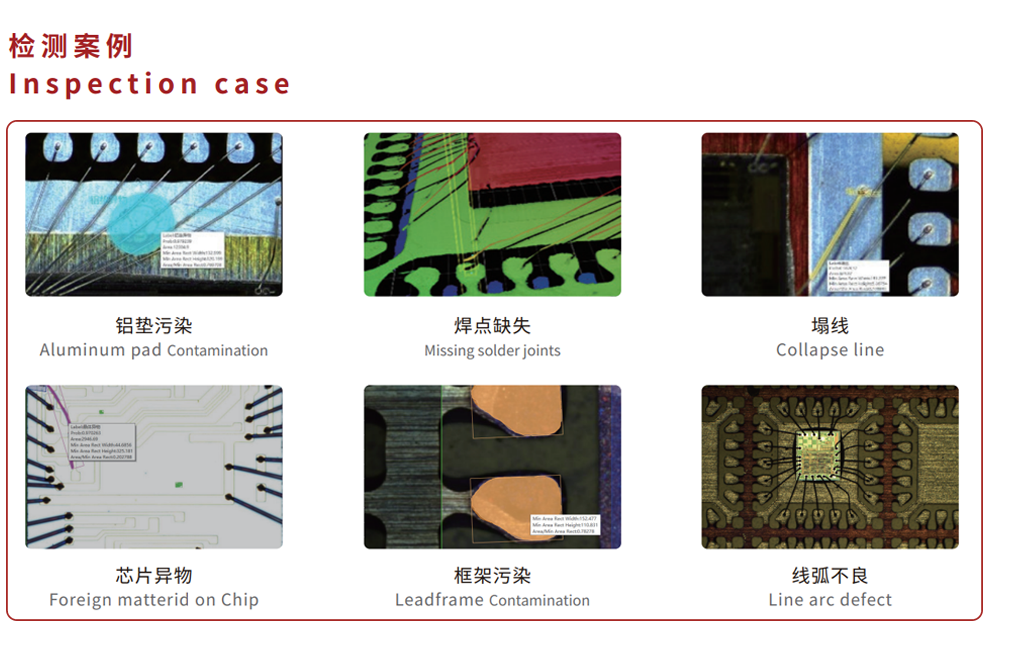

5 | 丰富的检测功能:包含芯片脏污、划伤、保护层破损、芯片偏移、错片、陶瓷异物、DBC异物、引线高度、线径、数量、引|线搭接、焊点长宽高、焊点有无、位置等; |
名称 | IGBT WB AOI检测设备 |
设备型号 | UNV-WBAOI-400U |
2D检测模组 | 65M彩色相机+三色环灯/同轴光;像素分辨率6.6um |
3D检测模组 | 线扫激光传感器;Z相分辨率0.4um,测量范围25mm |
适应产品尺寸(长*宽*高)(mm) | 300*310*50 |
上料方式 | Tray/Magazine |
信息软件对接 | EAP/MES |
电源及整机功率 | AC 220V,5KW/0.5~0.8MPa |
外形尺寸(mm) | 1030*1415*1760(单机)2200*1153*1435(上下料/复判) |
设备重量(kg) | 1000 |
